Как выстроить мансардную крышу своими руками – монтаж и

Строительство домов постоянно начинается с определения нужной жилой площади, от этого параметра зависит итоговая закладки стоимость и глубина фундамента постройки. Дабы маленького земельного надела хватило еще на организацию огорода, баню и беседку, нельзя расширять жилище в горизонтальном направление, возведение дополнительного этажа стоит через чур дорого. Расширить жилое пространство в таковой ситуации окажет помощь мансардная крыша своими руками.

Разновидности мансардных крыш

Мансарда – отапливаемое либо холодное пространство под крышей, которое применяют в качестве жилого. В соответствии с строительным нормам, в мансардном помещении нужно оборудовать окна для естественного освещения и потолки достаточной для человека высоты. Помещения под кровлей, в которых эти условия не соблюдаются, именуют чердаком. Для устройства мансарды подходят следующие виды крыш:

• Двухскатная. Самая несложная конструкция для оборудования мансарды. Она складывается из двух скатов прямоугольной треугольных фронтонов и формы. Дабы добиться нужной для жилого помещения высоты потолков, нужно заложить весьма крутой угол скатов. Это увеличивает вес и площадь двухскатной крыши, делая ее монтаж экономически нецелесообразным.
• Вальмовая. Конструкция вальмовой крыши складывается из двух трапециевидных скатов и стольких же треугольных, расположенных над торцевыми стенками вместо фронтонов. Высоты потолка под вальмами не достаточно для жилого помещения, исходя из этого площадь мансарды получается через чур маленькой. Но, ее достаточно для организации складирования вещей либо зимнего хранения припасов, если она не отапливается.
• Полувальмовая. Особенность полувальмовой крыши в том, что ее торцевые скаты не всецело заменяют фронтоны, а частично. Вальмы мелкого размера не снижают высоту потолка, исходя из этого монтаж полувальмовой крыши в качестве мансардной в полной мере вероятен. Единственный минус для того чтобы варианта – сложность стропильной системы и громадный расход кровельного материала.
• Ломанная. Это разновидность двухскатного вида кровли, скаты которой складываются из двух частей, имеющих различный угол наклона. Верхняя часть ломанной крыши более пологая, а нижняя – крутая. Такая конфигурация разрешает более действенно применять пространство, не увеличивая затраты на постройку. Ломанная крыша – самый доступный вариант того, как выстроить мансардную крышу с минимальными вложениями.

Монтаж мансардной крыши, пригодной для проживания, предусматривает необходимую термоизоляцию, организацию естественного освещения посредством мансардных либо вертикальных принудительной вентиляции и окон.

Преимущества ломанной мансардной крыши

Дабы сделать просторную жилую мансарду, нужно строительство ломанной крыши. Ее конструкция оптимальнее подходит для данных целей, по причине того, что:

1. Она подходит для уже выстроенных домов, в которых выполняют реконструкцию кровли с целью оборудования жилой мансарды. Ломанная крыша только мало тяжелее простой двухскатной, исходя из этого такая переделка не испытывает недостаток в усилении фундамента.
2. Под крышей для того чтобы типа вероятен монтаж двухуровневой мансарды, в случае если высота потолков 5 м либо выше.
3. Увеличение энергоэффективности домов. Монтаж ломанной крыши, даже в том случае, если ее не отапливать, формирует толстую воздушную прослойку между потолком и коньком первого этажа, за счет которой сберегается тепло в отапливаемых помещениях.
4. Возможность обустройства балкона. Трапециевидный фронтон ломанной кровли словно бы создан чтобы на нем установить просторный балкон.

Обратите внимание, что строительство мансардной крыши любого типа стоит дороже простой, дабы сделать ее пригодной для житья, потребуется установка дорогостоящих мансардных окон, монтаж и утепление вентиляционной системы.

Конструирование

Перед тем, как выстроить мансардную крышу, нужно выполнить расчеты ее параметров и начертить схему обоюдного размещения элементов. Так как центральным критерием есть нужная площадь мансарды, то отталкиваться необходимо как раз от нее:

1. На листе бумаги начертите коробку строящегося дома с размерами, в обязательном порядке выполняя масштаб. Выясните середину торцевой стенки, отложите вверх от данной точки желаемую высоту потолков. Минимальное значение этого параметра – 2, 5 м. Не забудьте учесть толщину перекрытий.
2. Возвратитесь к середине торцевой стенки, влево и право отмерьте желаемую ширину мансардного помещения. Вверх от этих точек совершите линии долгой, равной высоте потолка. Соедините их между собой. Полученный прямоугольник обозначает границы мансарды.
3. От середины торцевой стенки вверх отмерьте расстояние до конька крыши. Конек располагают на высоте 1,2-1,5 м от потолка мансарды. От конька к углам прямоугольника, обозначающего мансарду, выполняют прямые линии, верхние части скатов ломанной крыши. После этого начертить нижнюю, более крутую часть ската, и схема крыши готова.

Выяснить углы наклона скатов ломанной крыши возможно посредством транспортира либо взглянуть в таблице готовых значений отношения длины ската к ширине.

Помимо этого, необходимо удостоверится, что взявшие значение угла ската соответствует погодным условиям недалеко от возведения домов и кровельному материалу, монтаж которого вы планируете. Строительная климатология дает советы по выбору угла наклона скатов, исходя из информации о ветровой, снеговой и дождевой нагрузке.

Строительство ломанной крыши без соблюдения этих норм угрожает срыванием кровли при шквалистом ветре, обвалом конструкции на протяжении снегопадов и протечками от ливневых дождей.

Конструкция стропильной системы

Пере тем как выстроить крышу мансарды, нужно разобраться из каких элементов она состоит. Каркая любой крыши – стропильная система, как скелет, несущая тяжесть конструкции. Она складывается из следующих частей:

• Мауэрлата. Мауэрлатный брус укладывают на верхний край кладки дома, дабы смягчить крепление со стропильной системой и равномерно распределить нагрузку. Древесным зданиям из бревна и бруса монтаж мауэрлата не нужно, поскольку эту роль у них делают крайние венцы, укрепленные стяжками из скоб либо нагелей.
• Стропил. Стропильные ноги формируют скаты. У ломанной крыши имеется две разновидности стропил – верхние и нижние. Верхние располагают от конька до затяжки, а нижние от затяжки до мауэрлата.
• Конька. Коньковое соединение находится в месте, где ноги одной стропильной пары соединяются накладкой из металла либо бруском. Это наивысшая точка кровли.
• Затяжек. Затяжки являются горизонтально установленные доски, каковые стягивают совместно стропила из одной пары. Верхняя затяжка, расположенная под коньком, именуется ригель и имеет более толстое сечение. Строительство ломанной крыши предполагает установку кроме этого нижней затяжки, которая делает функции балок перекрытия и есть базой для настила пола мансарды.
• Стоек. Стойки из толстого бруса устанавливают на затяжки для поддержки конька либо стропил. Монтаж стоек делает лишь вертикально.
• Подкосов. Подкосы устанавливают диагонально, под углом к стропильным элементам, упирая в затяжку либо стойку. Эти элементы необходимы для поддержки долгих стропил, каковые прогибаются от своего веса.
• Схваток. Схватки представляют собой доски, каковые соединяют две рядом расположенных вертикальные опоры.
• Бабки. Бабка – подвесной элемент стропильной системы, соединяющий конек и верхнюю затяжку.

Все части стропильной системы изготавливают из высококачественной древесины , сечение которой вычисляется при расчетах, для удобства тех, кто делает монтаж своими руками, существуют таблицы с рекомендованными значениями в зависимости от длины, расстояния и сорта между элементами.

Последовательность работ

Дабы как следует выстроить мансардную крышу, необходимо строго выполнять последовательность и технологию монтажа. Обратите внимание, что кроме того умелому мастеру сложно справится с установкой в одиночку по обстоятельству громадного веса стропил, так что начинающему умельцу потребуется помощь 1-2 подсобников. Строительство кровли ломанного типа делают в такой последовательности:

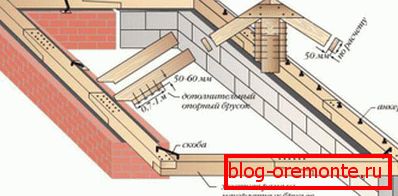

1. Монтаж мауэрлата. Мауэрлатный брус фиксируют на верхнюю часть фронтальных стен на протяжении будущих скатов. В случае если в перекрываемого дома имеется несущая перегородка, применяемая в сооружении стропильной системы, на нее устанавливают лежень. Мауэрлат укладывают на гидроизоляцию, а сам брус покрывают антисептическим составом для увеличения срока его работы.
2. Установка балок перекрытия. Это возможно сделать двумя методами: поверх мауэрлата либо на заблаговременно подготовленные выступы в стенке. Первый вариант разрешает увеличить пространство мансарды посредством выноса балок за периметр коробки дома. Поверх балок перекрытия сооружают временный настил из досок, не закрепляя их гвоздями. Настил нужен для удобства сборки стропильной системы.
3. Монтаж стоек. На равном расстоянии от середины балки перекрытия устанавливают вертикально первую стойку и закрепить посредством 2-3 железных уголков. Делают те же действия с последней и натягивают между ними шнурку. Ориентируясь по шнуру, закрепляют все остальные стойки на каждой балке перекрытия. Дабы вертикальность элементов не нарушилась, временно монтируют на гвозди укосины.
4. Установка ригелей. На две стоки сверху укладывают брус того же сечения и фиксируют на железные уголки. Проделывают эту операцию с каждой парой стоек.
5. Закрепляют нижние стропильные элементы. Верхний конец ноги крепят к стойке, а нижний – на балки перекрытий либо мауэрлатный брус. Крепление делают посредством скоб, саморезов либо гвоздей. В случае если дом древесный, не давший усадку, нижние соединение делают, применяя железный крепеж по типу ползуна, дабы крыша не деформировалась в ходе подсыхания древесины дома.
6. Фиксируют верхние стропила. Изготавливают ноги по одному лекалу. В верхней части их с двух сторон закрепляют посредством железной пластины, а в нижней применяют гвозди либо скобы.
7. Между коньковым соединением и ригелем подвешивают бабку, регулируя ее натяжением так, дабы главный вес затяжки приходился на конек.
8. Приколачивают рейки контр-обрешетки, поверх них строительным степлером закрепляют обрешётку и гидроизоляционную плёнку. Укладывают кровельный материал.
9. Обшивают фронтоны, не забывая оставлять проемы для окон. Утепляют скаты и фронтоны крыши изнутри. Сооружают каркас, обшивают стенки и потолок мансарды. Делают вставку окон и внутреннюю отделку.
10. На скатах крыши устанавливают водосточный желоб и трубу, отводящую воду в ливневую канализацию. Оборудуют систему принудительной вентиляции и коньковый аэратор.

Мансардная крыша своими руками – хороший выход, в то время, когда в доме стало тесно, а возможности капитальной реконструкции либо надстройки второго этажа нет. Сделанная с умом мансарда – комфортное помещение, по комфорту не уступающая остальным помещениям в доме.
